可穿戴、可定制、无线MRI线圈：一项可能改写线圈生态的工程创新
面向临床痛点的工程解法、应用前景与商业化观察（Science Advances, 10.1126/sciadv.adn5195 / arXiv:2312.12581）
导读：受限于“笨重、刚性、连线多”的传统接收线圈，MRI在患者舒适度、摆位灵活性与SNR表现上存在长期拉扯。本文解读波士顿大学团队提出的“无线、超轻、同轴屏蔽线圈（CCR）”不同形态应用：脊柱贴合、腕部卡扣、指环式线圈（CCR）及其阵列式超材料方案，如何在工程上化解临床痛点，并评估其潜在应用场景与商业价值。
“无线 + 可定制 +可贴体，这可能是MRI线圈的未来形态。”
“CCR让线圈从‘仪器’变成‘可穿戴件’。”
“工程师在做的，是把复杂的电磁学，变成一条柔软的线。”
“未来，患者戴上线圈的那一刻，扫描就已开始。”
一、这项研究到底新在哪里？
1）同轴屏蔽结构 + 多缝隙电容：通过在同轴电缆的内/外导体上开设相对的缝隙，形成强约束的电场与以磁响应为主的谐振行为，避免传统线圈对样本的电耦合噪声，提升Q因子与SNR潜力。
2）“可调、可定制、可自适应”的三位一体：引入可旋转的“调谐套筒”实现~30–60 MHz范围的频率微调；多缝隙设计让直径/形态可定制且频率更稳定；在缝隙处并联PIN二极管实现“低功率接收增强、高功率发射去耦”的自适应响应——发射阶段自动失谐、接收阶段增强磁场。

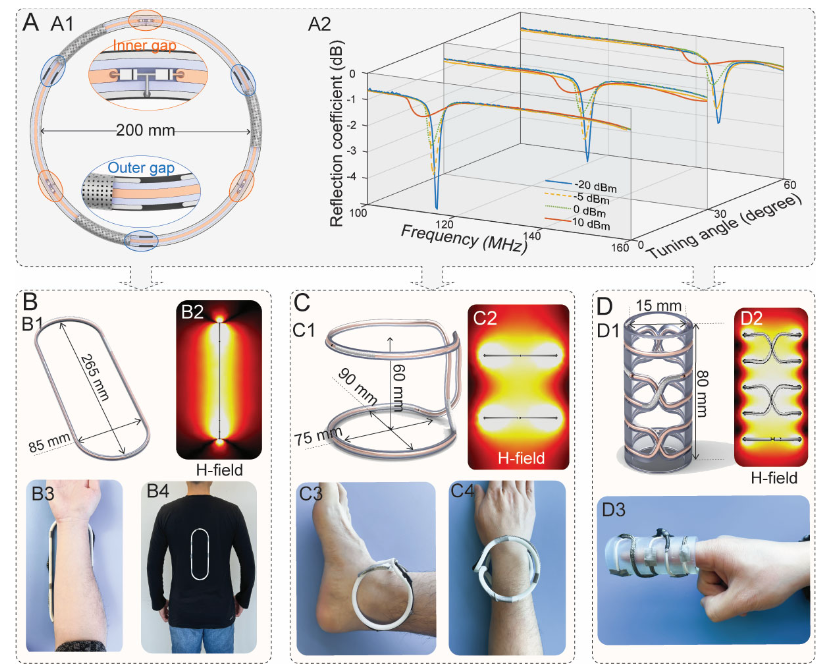

3）真正“无线、超轻、可贴体”的形态学自由度：CCR可被弯折、扭转为脊柱贴合带、手臂/腕/踝卡扣式线圈、手指环形线圈等，显著缩短“线圈—解剖”距离，带来更高的局部SNR与舒适度。
4）阵列即超材料：将两匝CCR作为单元，横向（H-）或纵向（V-）装配形成“可扩展视野”的超材料阵列；在正确工作模态下，各单元电流同向，磁场叠加、局域化增强，同时维持单元级灵敏度。
二、它瞄准了哪些临床痛点？
• 线圈笨重/刚性，摆位与舒适度差，尤其在小体部与复杂体位下；
• 同一台扫描常需多副“解剖专用线圈”，硬件投入与管理成本高；
• 线缆引入的布线与陷波器负担，影响流程效率与患者体验；
• 传统阵列增敏与视野扩展常需在灵敏度与覆盖度之间“二选一”。
三、关键数据：SNR实测对比与序列兼容性

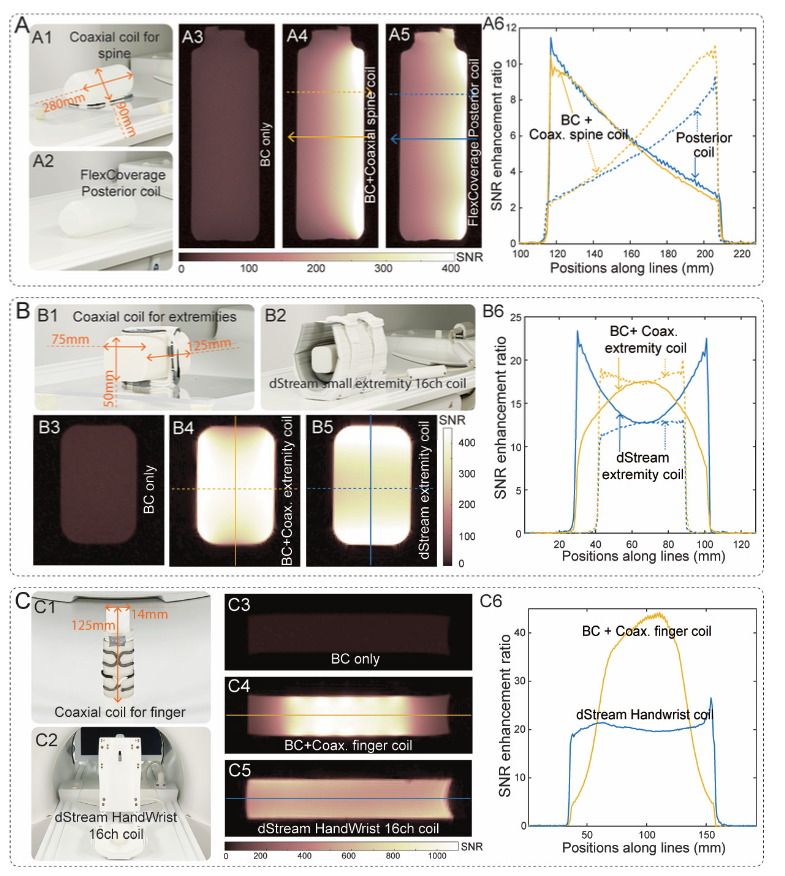

• 幻影实验：与机体发射线圈（birdcage, BC）相比，贴合脊柱的CCR可带来约10倍SNR提升；贴合“小体部”的CCR约17.5倍；“手指线圈”约44倍。与飞利浦商用16通道小体部线圈/手腕手指线圈相比，CCR在中心区可实现更高的SNR。
• 阵列（超材料）实验：在扩展覆盖的同时，SNR并未被稀释，且较同类商用线圈有明显提升。

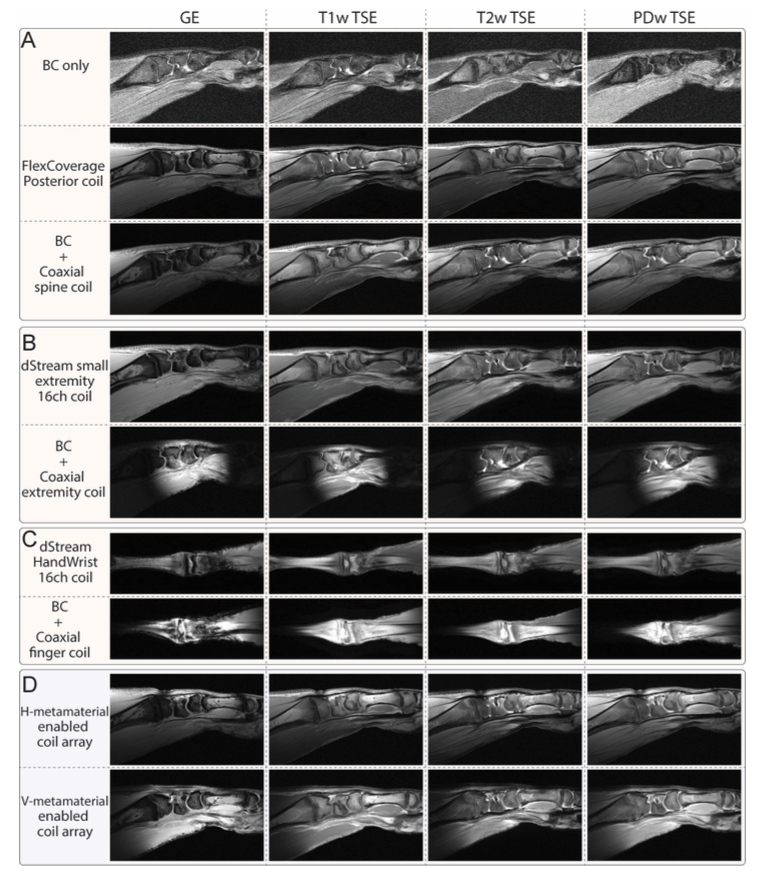

• 离体样本：猪腿/鸡爪在GE、T1w/T2w/PDw TSE等常用临床序列下，CCR维持良好图像质量，验证其序列兼容性。
四、工程原理：为什么它能“又强又轻又无线”？
• 磁响应为主：同轴结构使内外导体内侧的电流相互抵消，仅外导体外表面的电流贡献磁场，抑制不必要的电耦合，降低样本噪声引入。
• 电场强约束：电场主要被限制在缝隙与介质层中，减小与人体的有害耦合，提高SNR。
• 自适应去耦：PIN二极管在发射高功率阶段等效增加电容、改变谐振，线圈“失谐变暗”；接收微瓦级信号时恢复谐振增强B1-，等价于“自动安全+自动增敏”。
• 形态自由 + 频率可调：形变带来的频移由“调谐套筒”补偿；多缝隙让不同直径下的谐振更稳定，便于快速定制不同解剖专用形态。
五、潜在临床应用版图（按场景分类）
A. 小体部高分辨：手指/腕/踝/足趾等，追求超近场与极致SNR；
B. 难摆位人群：疼痛、术后固定或儿科患者，强调舒适与快速就位；
C. 脊柱/四肢全长：通过H-/V-型阵列扩展覆盖，兼顾灵敏度与视野；
D. 门急诊与移动化：超轻无线设计简化流程，有望提升通量与体验；
E. 资源受限地区：极低制造成本与可定制能力，或将降低MRI使用门槛。
六、与传统/柔性/模块化线圈的横向对比
维度 | 传统表面/相控阵 | 柔性/织物/液金线圈 | 本研究CCR单元 | CCR超材料阵列 |
舒适/贴合 | 一般/刚性 | 好 | 优（卡扣/贴合） | 优（扩展覆盖仍贴合） |
SNR | 高（贴近时） | 可比 | 局部更高 | 扩展覆盖仍维持高SNR |
线缆负担 | 高 | 中-高 | 低（无线） | 低（无线） |
摆位效率 | 受限 | 较好 | 极佳 | 极佳 |
成本 | 高（多副专用） | 中-高 | 低（可低成本制作） | 低（按需扩展） |
并行成像 | 成熟 | 成熟 | 可能受限（需后续验证） | 可能受限（需后续验证） |
七、商业化与生态影响评估
• 价值主张：在不牺牲图像质量的前提下降本增效——提升通量、缩短准备时间、减少线圈库存与维护、改善患者体验。
• 目标客户：公立医院影像科、骨肌与运动医学中心、儿科机构、门急诊/移动MRI；发展中国家或基层市场。
• 商业模式：以“单元+阵列”的模块化销售；提供不同解剖的“快速定制包”（直径/形态/套筒预调）；配套耗材与培训服务。
• 成本结构：同轴材料与3D打印支撑件低成本；核心在于可靠的射频件加工、装配一致性与临床级测试认证。
• 竞争壁垒：磁响应为主的CCR物理机制、自适应去耦、电磁安全边界与临床SNR证据积累。
八、风险、合规与落地挑战
• 并行成像/并道数：无线设计可能限制并行采集效率，需与机型生态联调验证；
• 兼容性：不同厂商（1.5T/3T/7T）系统差异、序列多样性与SAR监管要求；
• 耐用与清洁：多次弯折/卡扣结构的机械寿命、消毒流程与材料生物相容；
• 监管路径：作为附件类RF接收器件，需要完成IEC标准下的射频安全、EMC与临床性能验证；
• 市场教育：从“专用多副线圈”转向“单元+阵列”的思维迁移与培训成本。
结语
CCR把“线圈要贴体、要灵活、还要无线”的理想变成了可工程化落地的方案。若后续在并行成像与大规模临床中继续验证其稳定收益，这类“单元可定制 + 阵列可扩展”的新范式，或将重塑MRI线圈的产品逻辑与商业边界。
